FPC siêu mịn

1. Quy trình bán bổ sung cho phép tạo ra các sợi dây siêu mảnh.
2. Hệ thống cuộn liên tục cho phép năng suất cao.
3. Chúng tôi đã đạt được khoảng cách giữa các dây dẫn tối thiểu là 40 μm ở cả FPC một mặt và hai mặt.
4. Bằng cách sử dụng các lỗ xuyên có đường kính nhỏ để kết nối giữa các tầng, chúng tôi hướng đến mục tiêu giảm thiểu diện tích đất.
5. Cấu trúc dây dẫn hoàn toàn bằng đồng cho phép áp dụng các quy trình hóa học thông thường với các phương pháp xây dựng truyền thống, giảm thiểu tác động đến môi trường.

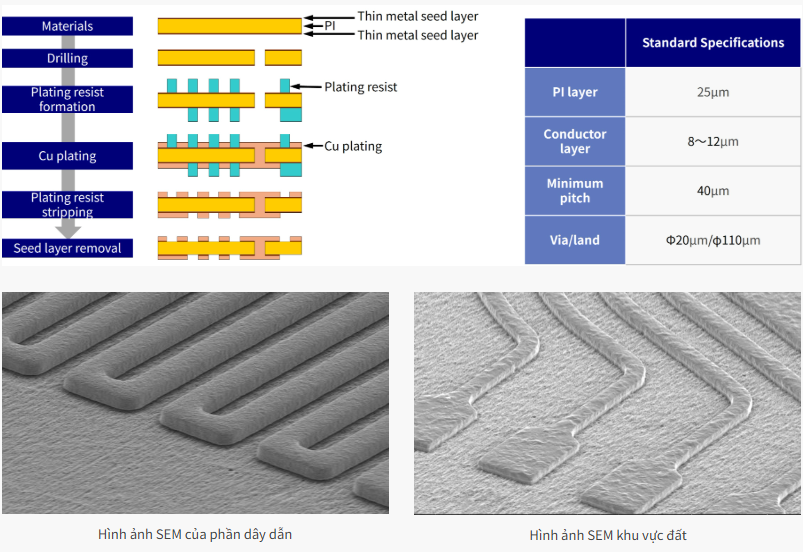

Tổng quan về các quy trình bán bổ sung

Phương pháp bán gia công là một quy trình tạo ra các mẫu mạch trên một lớp màng kim loại siêu mỏng bằng phương pháp mạ điện. Phương pháp này có thể áp dụng cho cả cấu trúc một mặt, trong đó dây dẫn chỉ được tạo trên một mặt của chất nền, và cấu trúc hai mặt, trong đó dây dẫn được tạo trên cả hai mặt của chất nền và cả hai mặt đều được kết nối điện với nhau bằng các lỗ xuyên.
Phương pháp này cho phép tạo dây dẫn mật độ cao với khoảng cách giữa các dây dẫn tối thiểu là 40 µm. Hơn nữa, bằng cách sử dụng lớp màng kim loại có độ bám dính cao, độ tin cậy kết nối cao với các linh kiện và chất nền được gắn kết được đảm bảo. Ngoài ra, bằng cách giảm thiểu việc sử dụng các hóa chất đặc biệt, phương pháp này cho phép sản xuất với tác động môi trường thấp tương đương với phương pháp gia công cắt gọt.

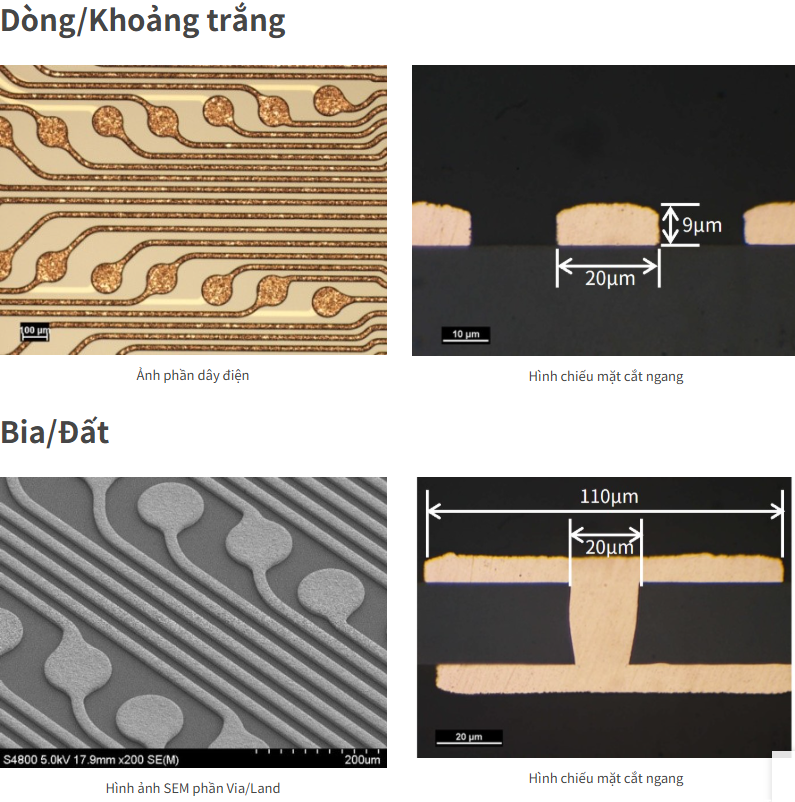

Ví dụ về quy trình sản phẩm
