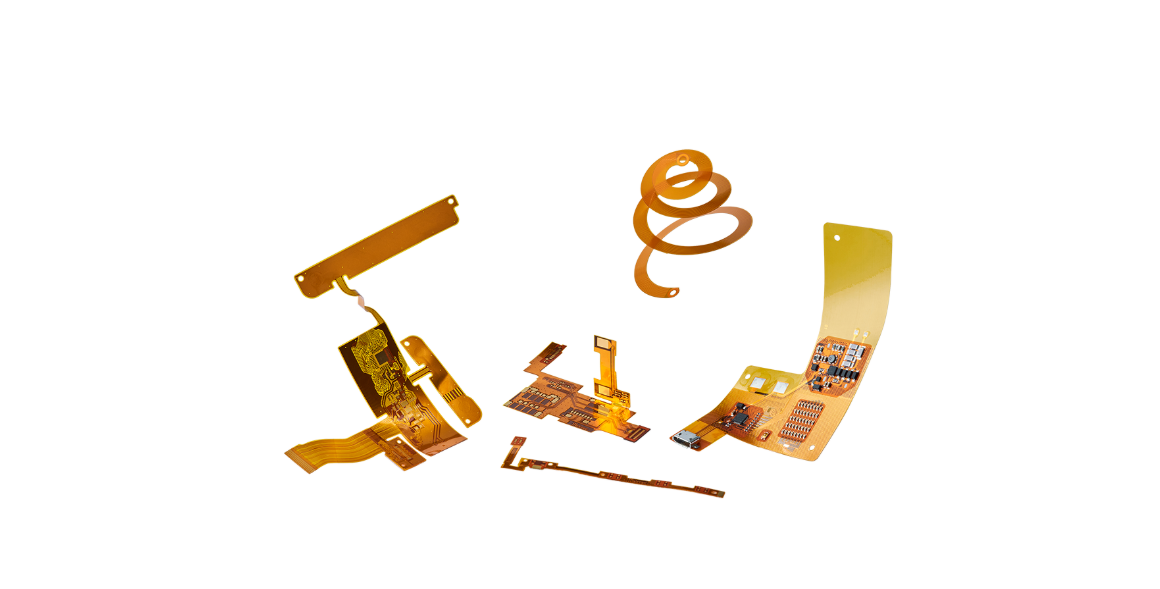

Bảng mạch in linh hoạt (FPC)

1. Nhờ mỏng và linh hoạt, nó cho phép đi dây một cách tiết kiệm không gian.
2. Tính linh hoạt và khả năng uốn cong tuyệt vời của nó khiến nó trở nên lý tưởng cho việc đi dây ba chiều và gấp khúc.
3. Nó có khả năng chịu nhiệt cao và có thể hoạt động ổn định ngay cả trong môi trường nhiệt độ cao (lên đến 150°C).
4. Việc tích hợp mạch in và dây dẫn giúp giảm số lượng linh kiện và chi phí lắp ráp.

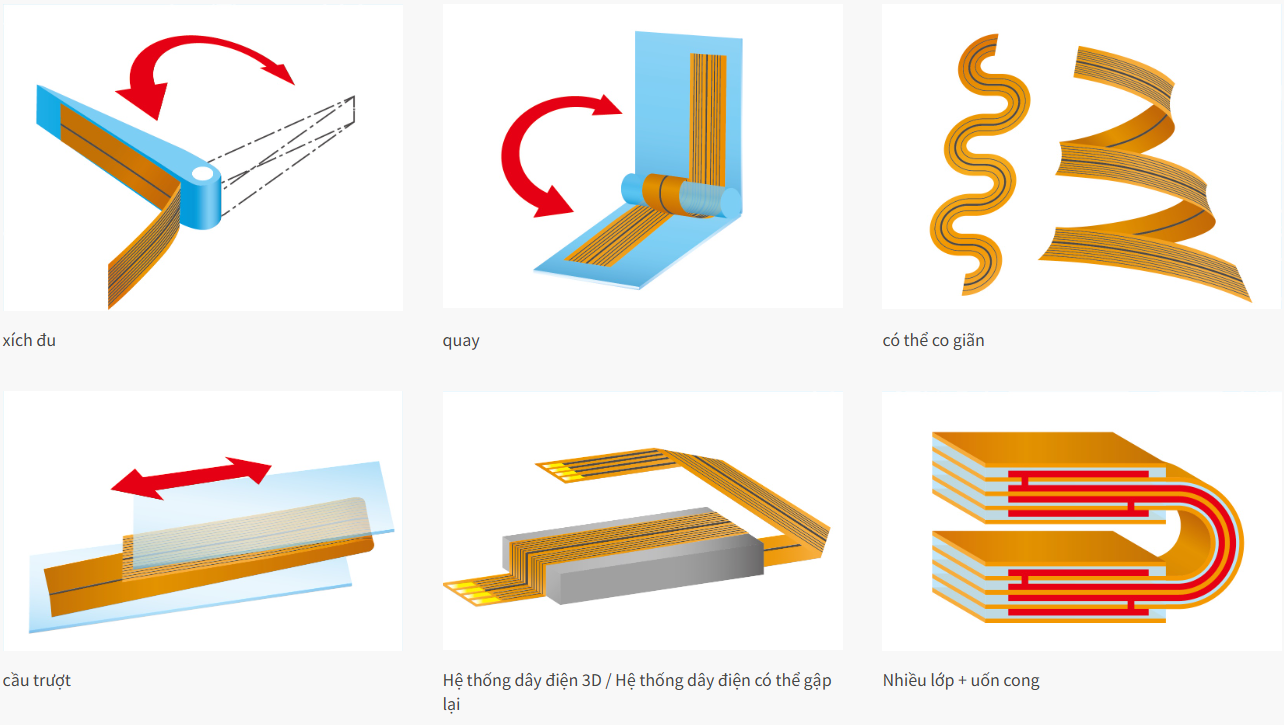

FPC tuân theo chuyển động và hình dạng

Do FPC có tính linh hoạt, chúng có thể thích ứng với nhiều chuyển động khác nhau, cho phép thực hiện các ứng dụng và thiết kế không thể thực hiện được với các chất nền cứng.

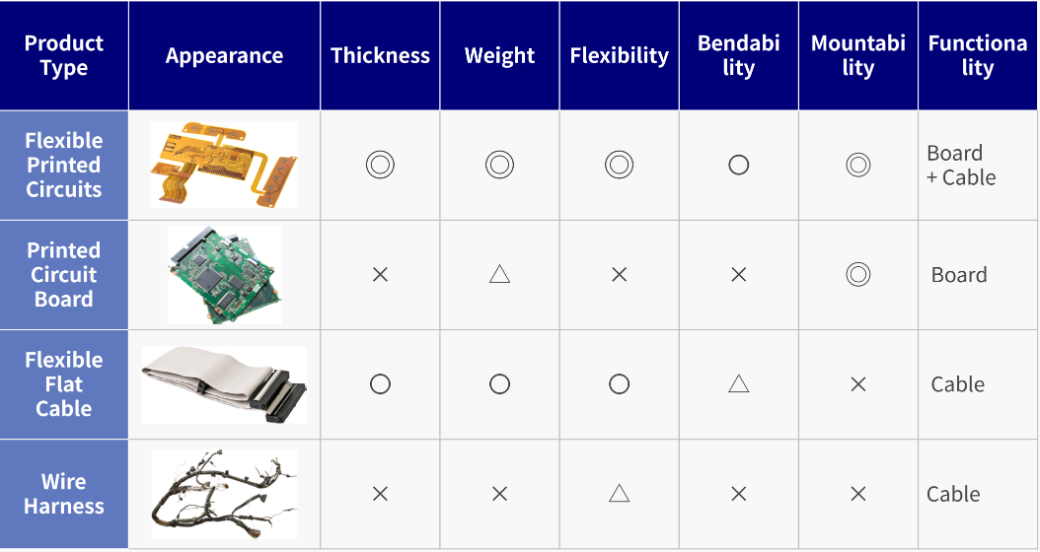

So sánh với các hệ thống dây điện khác

So với các bo mạch in cứng, cáp dẹt và bó dây truyền thống, FPC mỏng hơn, nhẹ hơn và linh hoạt hơn, giúp việc tích hợp dễ dàng hơn. Chúng có thể xử lý mật độ cao và mang lại độ tin cậy cao, góp phần đáng kể vào việc thu nhỏ và tiết kiệm không gian cho thiết bị.

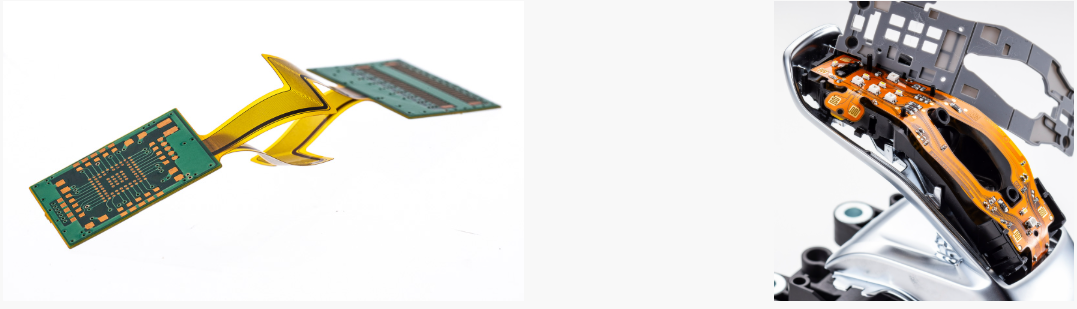

Hỗ trợ xếp lớp và gắn linh kiện.

Ngoài các FPC một mặt với lớp đồng được gắn vào một mặt của màng nền, chúng tôi cũng cung cấp các FPC hai mặt với các lỗ xuyên và các mẫu được tạo hình trên cả hai mặt, và các FPC nhiều lớp được gọi là "Flexboard" tích hợp chất nền và cáp, cho phép lắp đặt mật độ cao thông qua cấu trúc nhiều lớp ^. Chúng tôi cũng hỗ trợ việc lắp đặt các linh kiện điện tử như thiết bị bán dẫn, linh kiện vi mạch và đầu nối.

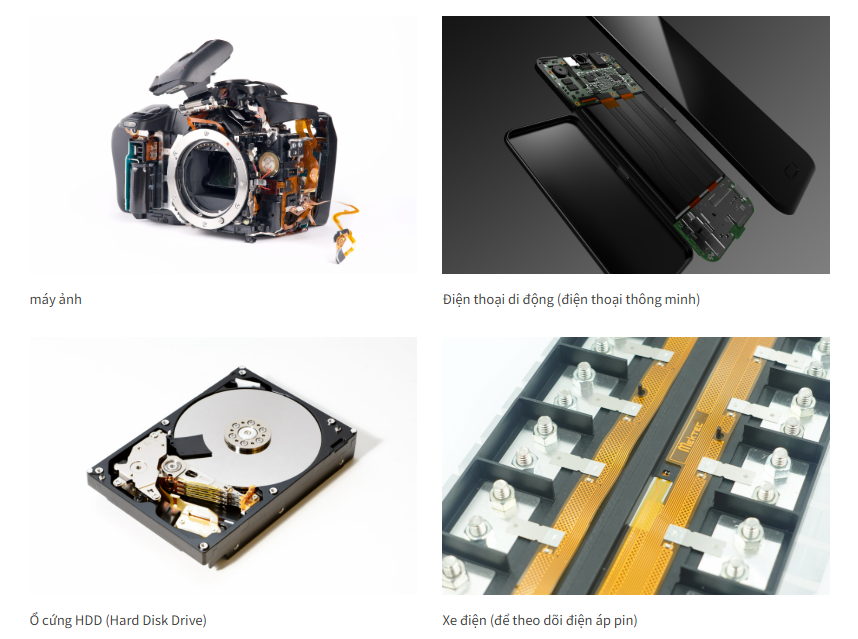

Ứng dụng thực tế
